压力范围:0。5kg/cm2系统压力或压差;
可拆卸叶轮:便于快速拆卸清洗旋转阀的物料接触面.
驱动方式:链驱动/马达直连驱动.
动力配置:摆线针轮减速机,Y系列电机[可按需方指定动力配置].
材质:不锈钢系列.
ZKQ快速清洗型号旋转阀广泛用于食品、医药对卫生高要求场合以及更换物料频繁需要清除系统的供[卸]料。操作方便,易于快速清理,不留死角。按操作形式分为滑杆式、快开门式两种。
1。滑杆式:清洗前的拆卸。松开镙栓手柄,沿导柱将端盖轻轻拉至极限,抽出叶轮,双手握住叶轮两端轴颈取出。清洗后,装入叶轮[转动叶轮使花键齿合],推入端盖[转动活动轴柄使花键齿合],拧紧镙栓手柄。
2。快开门式;操作方法基本如上所述。
型号 |

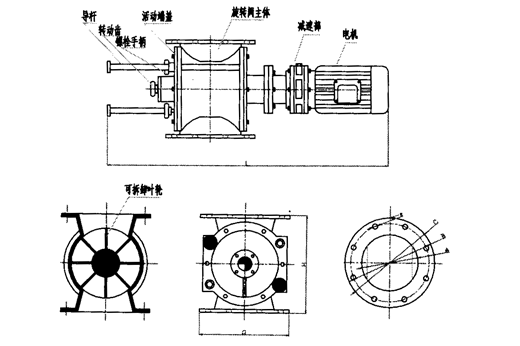

外形及安装联接尺寸(mm) |
工作温度℃ |
转速转/分 |
电机功率KW |
A
(DN) |
B |
C |
H
|
L
~ |
n-¢ |
Z
K
Q |
4L |
150 |
210 |
250 |
320 |
860 |
8-¢13 |
≤80 |
24 |
0.75 |
8L |
200 |
280 |
320 |
370 |
1000 |
8-¢18 |
0.75 |
14L |
250 |
330 |
370 |
440 |
1060 |
8-¢18 |
1.1 |
24L |
300 |
390 |
440 |
500 |
1150 |
12-¢18 |
1.5 |
